Энергосберегающий «трехлитровый» дом. Часть 3

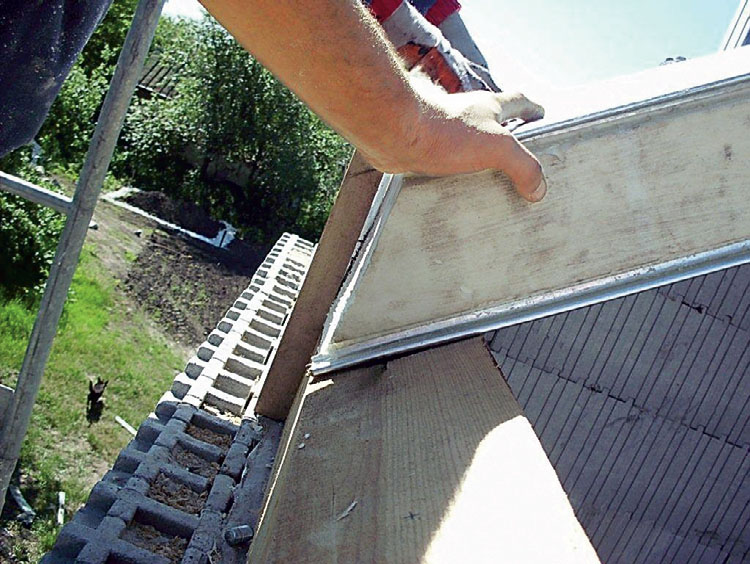

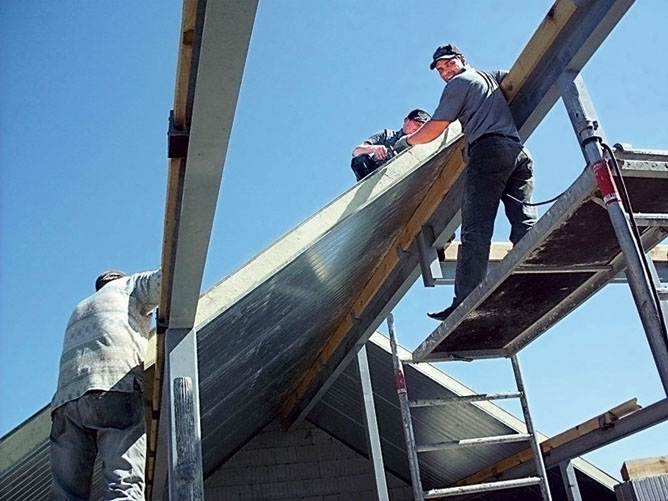

Изоляция крыши дома. Выбор самого оптимального строительного материала для крыши энергосберегающего дома в Украине занял немало времени. Ведь именно в устройстве крыши так сложно и в то же время очень важно достичь необходимой герметичности и высокого уровня теплоизоляции. В Германии самым распространенным вариантом является конструкция из балок диаметром 24 см и контрбалок с тем же диаметром. Подобная конструкция, полностью заполненная минеральной ватой, дает в результате показатель сопротивления теплопередачи, едва достаточный для климатических условий Украины. Но из-за столь часто встречающейся в Украине проблемы влажного дерева было принято решение в пользу не совсем привычного варианта выполнения крыши – из высококачественных сэндвич-панелей отечественного производителя, уложенных на стальную конструкцию. Коэффициент сопротивления теплопередачи (R-Wert) этой конструкции достигает требуемый Институтом пассивного дома Дармштадт к-т (U-Wert) 0,15 Вт/м²•K. Однако для пассивного дома в климатической зоне Киева этого было бы недостаточно. Это одна из причин, почему объект не является пассивным домом, а только высококлассным энергосберегающим.

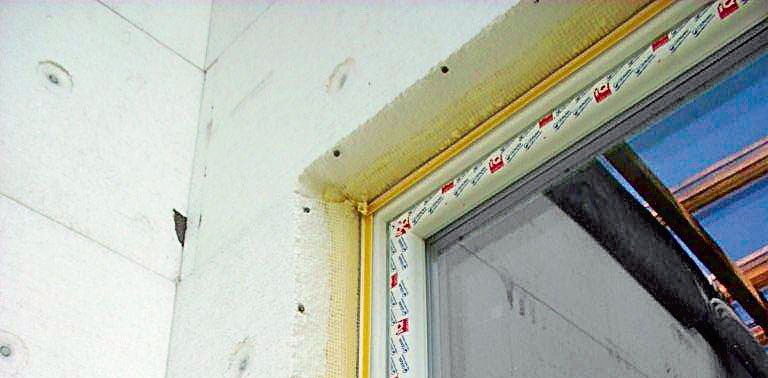

Изоляция окна. Выбор необходимых для нашего энергосберегающего дома окон также задал немало хлопот. Для поиска даже был объявлен тендер, рамочным условием которого был коэффициент теплопередачи (U-Wert) 1,0 Вт/м²•К. Как оказалось, большинство украинских производителей окон не в состоянии просчитать коэффициент теплопередачи окон. Практически все пользуются для этого табличными значениями, которые, разумеется, не дают точных показателей, а скорее являются приблизительными усредненными данными. Поэтому было принято решение в пользу профиля ведущего немецкого производителя, который в сотрудничестве с украинским производителем окон и благодаря применению пластиковой распорки между энергосберегающими стеклами, смог предложить продукт, отвечающий необходимым коэффициентам. Просчет коэффициентов по всему окну в целом компания вынуждена была сделать самостоятельно.

Говорит эксперт
Об особенностях строительства пассивного дома
Евгений Мурский, прораб компании ЭКО-БАУ
При строительстве энергосберегающих домов необходим высочайший класс выполнения работ. В определенном отношении здесь приветствуется педантизм по отношению к качеству проектирования и реализации проекта. Так, если на этапе устройства герметичной оболочки здания работать недостаточно аккуратно и качественно, впоследствии могут возникнуть огромные проблемы. Ведь, например, даже самые маленькие отверстия длиной 3-4 см приводят к значительным теплопотерям и, что еще хуже, образованию конденсата, что в свою очередь ведет к весьма плачевным результатам, а именно – дефекту самой конструкции.
Очень важно не пытаться экономить на качестве материалов и компонентов. Пусть они будут самого высокого качества: цена здесь не имеет значения, ведь в процессе эксплуатация материалы высочайшего качества себя оправдают.

Инженерные системы
Вентиляция. При проектировании исходили из того, что здание будет иметь высочайший уровень герметичности (соблюдение критерия пассивного дома о герметичности на уровне 0,6 1/ч) для предотвращения потерь тепла через неконтролируемую вентиляцию. Но для обеспечения необходимого воздухообмена и высокого качества проживания в таком здании обязательна вентиляционная система с рекуперацией тепла. В данном случае принято решение в пользу децентрализованной системы, так как она экономически более выгодна.
Создание проекта вентиляции для энергосберегающего здания в Украине немного проблематичный вопрос, так как актуальные нормы воздухообмена в нашей стране значительно отличаются от тех же норм, действующих в Германии и в других западноевропейских странах. В Украине исходят из воздухообмена по отношению к объему здания, а в других странах – в основном по отношению к количеству проживающих жильцов.
В случае нашего проекта план вентиляции выглядел просто, так как при установке децентрализованной системы вентиляции с рекуперацией тепла проектирование вентиляции состоит, по сути, из правильного расчета необходимого количества приборов.
Для вентиляции были запланированы следующие режимы работы:
– вентиляция в режиме «защита от влаги»;
– сокращенная вентиляция;
– номинальная вентиляция;
– интенсивная вентиляция.
Электрика. С точки зрения проектирования электрики в энергосберегающих домах особых сложностей нет. Важно лишь не забывать о необходимости соблюдения герметичности оболочки здания. Поэтому все кабели, проводимые изнутри наружу, должны быть герметично закрыты.
Источником неконтролируемого воздухообмена часто являются каналы для кабелей, внутри которых образуется конденсат, что совершенно недопустимо в местах расположения электропроводки. По этой причине при строительстве данного дома часто отказывались от прокладки кабелей в каналы, если речь шла о выведении кабеля изнутри наружу. Вместо этого каждый кабель по отдельности герметизировался. Герметичное выведение проводов должно отображаться уже в проектной документации и дополнительно быть отображено на детализованном плане, с тем чтобы рабочие действительно понимали способ выполнения работ.
Водоснабжение и канализация. Проектирование систем водоснабжения и вентиляции в энергосберегающих и пассивных домах не имеет особенных отличий от проектирования в традиционных зданиях. Единственный момент – необходимо качественно уплотнить все места проникновений в конструкцию во избежание потерь через оболочку здания. Другой особенностью может быть немного нетрадиционный способ прокладки канализации под фундаментной плитой. Кроме того, уже во время проектирования следует предусмотреть все необходимые выходы в фундаментной плите и в перекрытиях с тем, чтобы избежать в дальнейшем ненужных демонтажных работ.
Отопление и горячая вода. Отопление проектировалось на основе расчетов относительно годового теплопотребления здания. В Германии и других западноевропейских государствах пассивные дома и энергосберегающие здания редко отапливаются при помощи газа или других видов иссякаемого топлива, используя энергию солнца, грунта, воды. В Украине интерес к солнечным коллекторам и теплонасосам начинает появляться тоже. Однако, к сожалению, расчеты показали, что солнечные коллекторы и теплонасосы из-за все еще низких цен на энергоресурсы в Украине для данного дома, расположенного в Киевской области, в настоящий момент нерентабельны. Поэтому принято решение остаточную потребность в тепловой энергии покрывать за счет газового отопления и теплого пола. Подогрев пола в виде низкотемпературной системы имеет то преимущество, что позже эту систему можно будет быстро и недорого переподключить к тепловому насосу. В связи с этим уже на стадии проектирования в фундаментной плите были предусмотрены выходы для будущих подключений к теплонасосу. Так как в энергосберегающем доме теплопотребление здания очень малое, для приготовления горячей воды и покрытия остаточной потребности в отопительной энергии было решено использовать газовый котел мощностью 9–35 Вт. Важным был выбор системы, которая будет работать без смешения с комнатным воздухом, так как из-за высокой герметичности здания это могло бы привести к ухудшению комфорта проживания. Кроме того, при совмещении отопления и вентиляционной системы, основанной на воздухообмене в зависимости от количества проживающих людей, необходимо иметь в виду, что отопительные системы, работающие со смешением воздуха, могут приводить к повышенной концентрации углекислого газа. С целью отказаться от дополнительных систем, таких как система оповещения о превышении допустимого уровня углекислого газа, предпочтительнее выбирать систему без смешения воздуха. Отопление здания происходит по комнатам – для этого в каждом помещении находится блок управления. Это целесообразно также в рамках мероприятий по энергосбережению, так как каждое помещение отапливается соответственно степени его использования. Выбранная система отопления – теплый пол. Накопление воды происходит в бойлере объемом 300 л, который подогревается по мере необходимости при помощи газовой колонки.

О децентрализованной системе вентиляции
Такая система вентиляции представляет собой совокупность физически автономных агрегатов относительно небольшой производительности, расположенных с определенной степенью равномерности по площади помещения непосредственно под потолком. Каждый агрегат обслуживает индивидуальную площадь, что позволяет формировать зоны с различными температурными установками (комфортное вентилирование, дежурное отопление и т. д.), назначенными режимами работ (рециркуляция, подача свежего воздуха и т. д.) и различными временными графиками (одно-, двух-, трехсменная работа). Принцип затопления рабочей зоны приточным воздухом, подаваемым и удаляемым с соблюдением определенного воздушного баланса по каждой из индивидуально обслуживаемых зон, предотвращает нежелательный переток загрязненного воздуха между ними.

Автор: Татьяна Берлова
Источник: Украинский Строительный Каталог (Секреты успешной стройки)
